ערכות הארקה ורצועות יד אנטי סטטיות

איך מסלול ההארקה בנוי

אזור מוגן פריקה אלקטרוסטטית מוגדר בתקנים IEC 61340-5-1 ו-ANSI/ESD S20.20, ומבוסס על עיקרון אחד: העובד, משטח העבודה והרכיב נמצאים כולם באותו פוטנציאל. המטען מנוקז החוצה דרך נתיב מבוקר במקום להצטבר ולהתפרק בבת אחת לתוך רכיב.

המסלול מתחיל בפלטת העבודה, עובר דרך ערכת הארקה אל נקודת ההארקה, ומצד שני עובר דרך רצועת היד אל העובד. שני הצדדים חייבים להתקיים. עובד מוארק על שולחן לא מוארק, או שולחן מוארק מול עובד לא מוארק, מפספסים את הנקודה.

ערכת ההארקה הכפולה

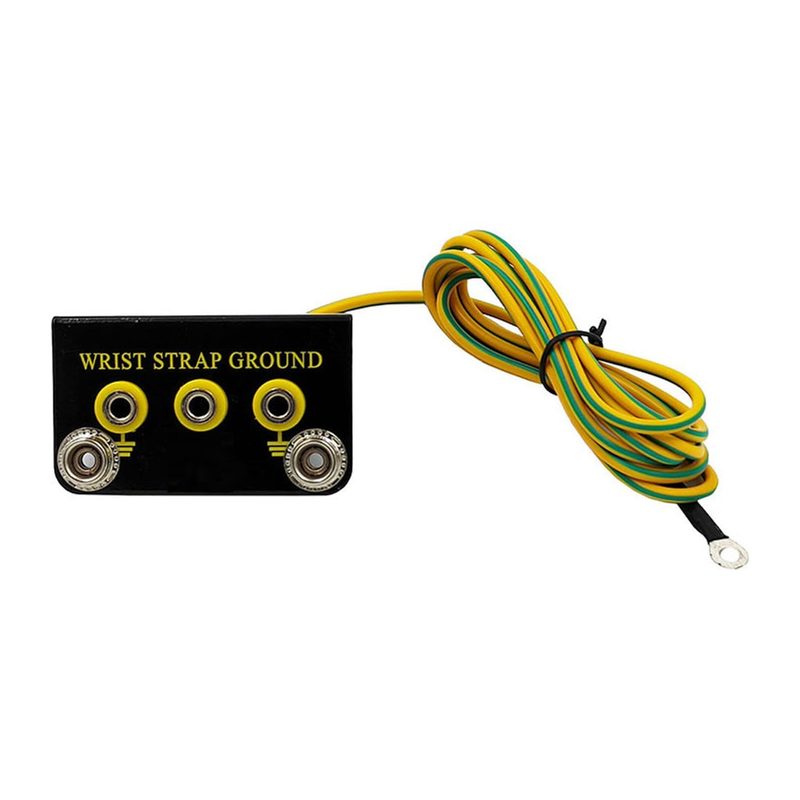

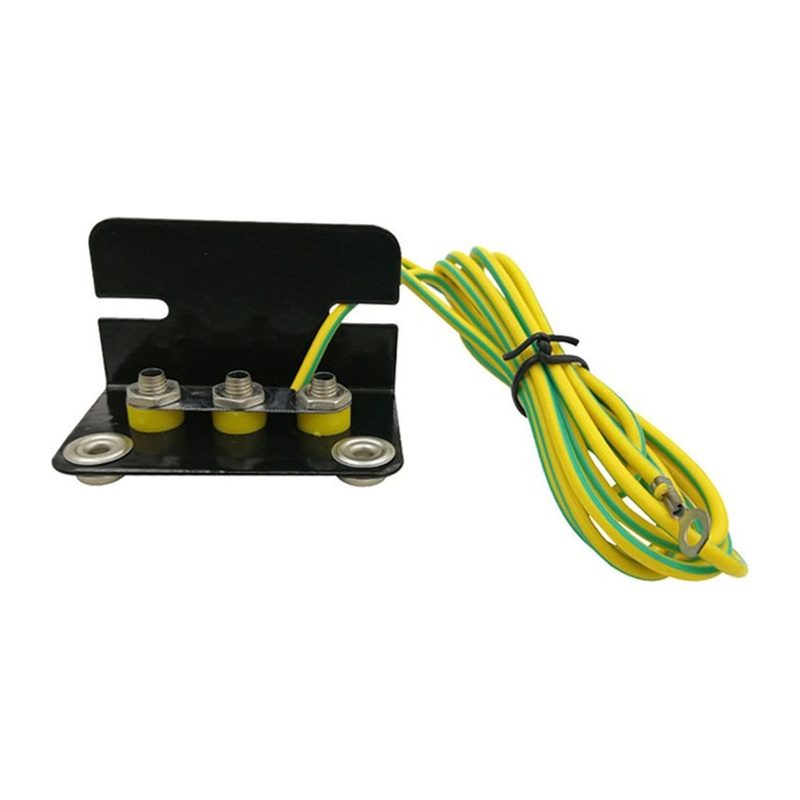

הערכה שאנחנו מספקים מתחברת בתחתית הפלטה ומספקת שני דברים בבת אחת: הארקה לפלטת העבודה ונקודת חיבור כפולה לרצועת יד. היא כוללת שני שקעים לרצועת יד, כבל באורך 3 מטר, נגד של 1 מגה אום ונעל כבל, ומתאימה לכפתור בקוטר 10 מילימטר.

שני השקעים חשובים כשיושבים שניים באותה עמדה, או כשטכנאי ומפקח עובדים על אותו לוח.

רצועת היד

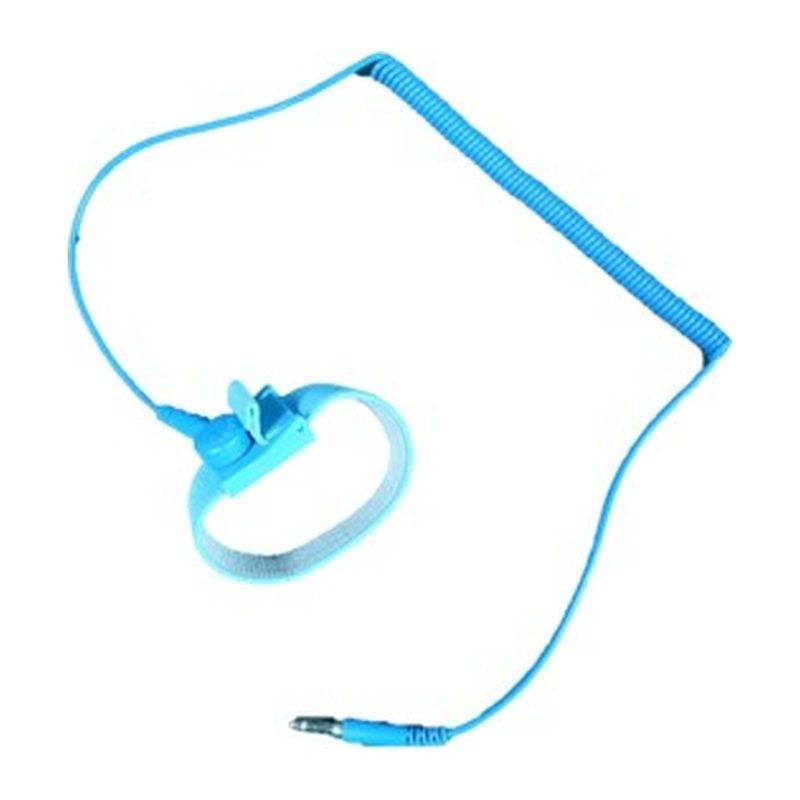

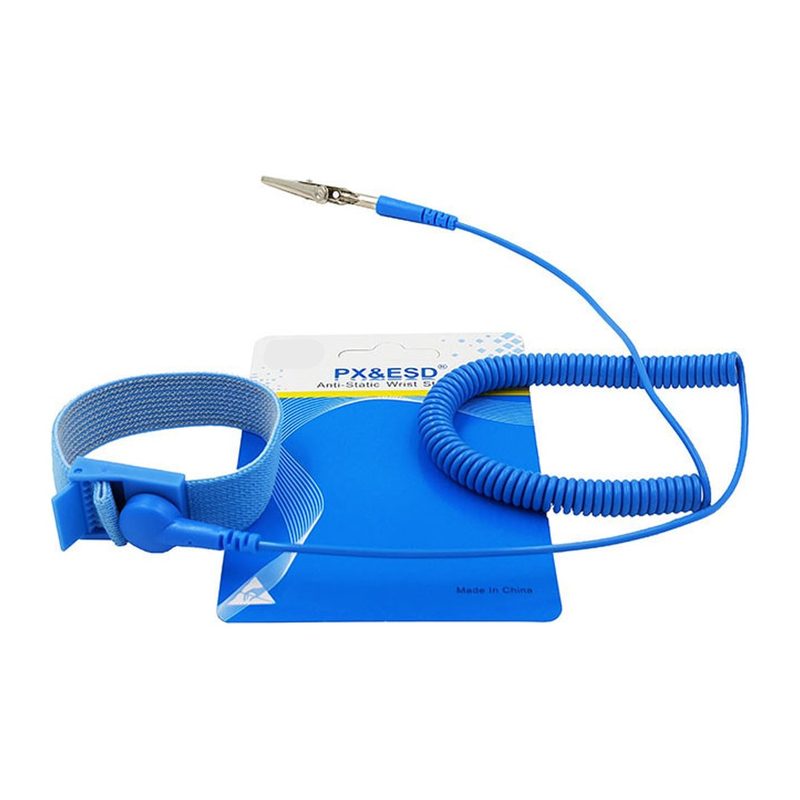

הרצועה עשויה בד משולב סיבים מוליכים, בצבע כחול או אדום, עם כבל באורך 1.5 מטר ונגד של 1 מגה אום. החיבור הוא בננה או תנין, כך שהיא מתחברת גם לשקע בערכה וגם ישירות לנקודת הארקה.

הנגד הוא לא פרט טכני שולי. הוא מה שמאפשר למטען לזרום החוצה באיטיות ובו בזמן מגביל את הזרם דרך גוף העובד אם הוא נוגע בטעות במתח.

אורכי כבלים וקוטר כפתור

בדקו שאורכי הכבלים מתאימים למרחק בין העמדה לנקודת ההארקה בפועל, ולא למרחק בתוכנית. בדקו את קוטר הכפתור ברצועה שיש לכם, ובדקו שנקודת ההארקה עצמה תקינה. אפשר לשלוח לנו תמונה של העמדה ונגיד מה חסר.
